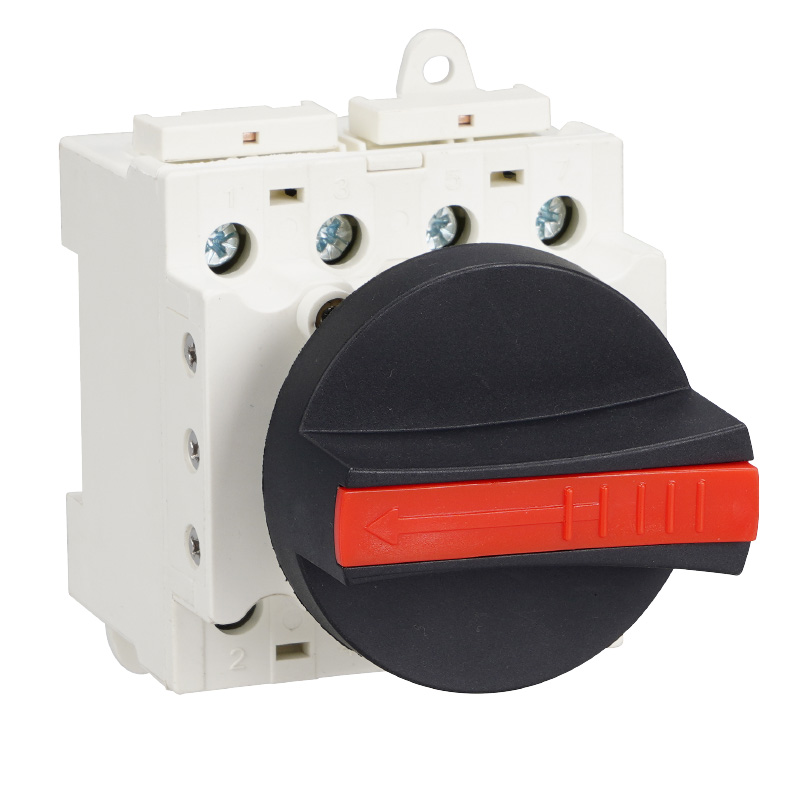

स्विच पावर डिस्ट्रीब्यूशन मॉड्यूल 2p/4p को डिस्कनेक्ट करें

तकनीकी डाटा
नमूना	LONQ-40.X LONQ-40.I LONQ-40.F
प्रकार	पीवी डीसी डिस्कनेक्ट आइसोलेटर स्विच
डोरी	2 में 2 या 2 में 1 या 1 में 1 या 1 में 1 या 1 में 1
रेटेड करंट इन (ए)	32	32	32	32	32	23
रेटेड कामकाजी वोल्टेज ue (v)	300	600	800	1000	1200	1500
रेटेड इन्सुलेशन वोल्टेज यूआई (वी)	1500V
पोल	4 पी
रेटेड आवेग वोल्टेज यूआईएमपी (केवी)	8
वर्तमान ICW (KA) का सामना करना पड़ता है	1
वायरिंग पद्धति	गैर ध्रुवीकरण
मानक	IEC/EN60947-3 GB/T 14048.3
ढाल	हाँ
लौ रिटार्डेंट ग्रेड	UL94V 0
आवास सामग्री	देहात
कंडक्टर सामग्री	चांदी मढ़वाया तांबा
गुणवत्ता प्रमाणपत्र	TUV 、 CE 、 CB 、 UKCA 、 AZ 、 CCC 、 ISO9001 、 ROHS
यांत्रिक जीवन (समय)	20000
विद्युत जीवन (समय)	6000
घुंडी की स्थिति	12 घंटे पर 9 घंटे पर बंद
परिचालन तापमान	-40 ℃ से +85 ℃
नमी	≤95%
ऊंचाई	2000M
इंस्टालेशन	35 मिमी दीन रेल
पैकेजिंग विवरण	1pcs प्रति आंतरिक बॉक्स, 50pcs प्रति कार्टन
वायरिंग आरेख से संपर्क करें
विधि कोड कनेक्ट करें	सर्किट प्रकार		विनिंग आरेख		लोड डायगर्म
2 पी (ए 2)	एक स्ट्रिंग के लिए श्रृंखला में 2 डंडे, 1 लोड
2 पी (ए 4)	एक स्ट्रिंग के लिए श्रृंखला में 2 पोल, कुल 2 लोड
4P (4T)	श्रृंखला में 4 ध्रुव, एक स्ट्रिंग के लिए
4 पी (4 बी)	श्रृंखला में 4 ध्रुव, एक स्ट्रिंग के लिए
4 पी (4 एस)	श्रृंखला में 4 ध्रुव, एक स्ट्रिंग के लिए

पीवी डिस्कनेक्ट
अंतर्निहित स्विच

DC1200V 32A 2IN 2OUT

lsolation परिपथ

अति वोल्टेज संरक्षण

लघु परिपथ संरक्षण

सामग्री: पा

IP66टिकाऊ

यूवी प्रतिरोध

ज्वाला मंदबुद्धि

गैर ध्रुवीकरण

-40 ℃ ~ +85 ℃

आकार

L*W*H: 71.5*65.7*105 (मिमी)

LONQ-40.x

LONQ-40.I

LONQ-40.F

फर्म पैकेजिंग

क्षतिग्रस्त माल की गारंटी प्रतिस्थापन

1आंतरिक बक्से में उत्पाद

गाढ़ा क्राफ्ट पेपर की 3 परतें

2आउटकम बॉक्स

5-प्लाई नालीदार अतिरिक्त कठिन

3वितरण

त्वरित शिपमेंट

नमूना	डंडे	आंतरिक बक्से (पीसी/सेमी)	आउटकम बॉक्स (सेमी)	क्यूटी (पीसी)	जी.डब्ल्यू। (kgs)
LONQ-40.2-2-	4 पी	1/26*10.8*12	57.5*27.5*49.5	20	21

पूरी तरह से प्रमाणित

उच्च गुणवत्ता और कम कीमत वाले ब्रांडेड स्रोत निर्माता

नोट: अधिक प्रमाण पत्र के लिए हमसे संपर्क करें

स्थापना और वायरिंग

स्थापना और विघटन

रेल से

स्थिर वातावरण में क्षैतिज रूप से 35 मिमी DIN रेल स्थापित करें।

इंस्टालेशन

①.HANG DISNNECT स्विच स्लॉट पर DIN RAIL
②.PUSH DISNECT स्विच के निचले छोर को DIN रेल में

disassembly

①.push ऊपर की ओर स्विच करें
②. दीन रेल से बाहर चुड़ैल के ऊपरी छोर को टर्न करें

कनेक्ट वायर

1 में 1

1 में 1

1 में 1

2 इन 2 आउट

बख्शीश:
गैर-ध्रुवीकृत वायरिंग डिजाइन, विभिन्न प्रकार के तारों के तरीके, अधिक कनेक्शन के तरीके हमसे संपर्क कर सकते हैं!

उत्पाद विवरण

ज्वाला मंदबुद्धि

अत्यधिक अनुकूलनीय

संघात प्रतिरोध

तेजी से चाप बुझाना,
इन्सुलेशन वोल्टेज 1500V तक

संक्षारण
प्रतिरोधी शिकंजा

नमक स्प्रे पास करता है
48 घंटे के लिए परीक्षण
क्षरण के बिना

के साथ मोटी तांबा
चांदी मढ़वाया संपर्क

बेहतर चालकता
और स्थिरता

मैग्नेट

फास्ट आर्क
बुझाने की कल

पा आवास

टिकाऊ,
UL 94V-0
ज्वाला मंदबुद्धि

अनुप्रयोग परिदृश्य

उत्पाद परिवार

(नोट: छेद आवश्यक)

मॉडलिंग:

LQNQ-40

डोरी:

1 स्ट्रिंग

और देखें

मॉडलिंग:

LQNQ-40.1pv

डोरी:

1 स्ट्रिंग

और देखें

मॉडलिंग:

LQNQ-40.2PV

डोरी:

2 स्ट्रिंग

और देखें

(नोट: वायरिंग आवश्यक)

मॉडलिंग:

LQNQ-40.M12

डोरी:

1 स्ट्रिंग

और देखें

(नोट: वायरिंग आवश्यक)

मॉडलिंग:

LQNQ-40.M20

डोरी:

1 या 2 स्ट्रिंग

और देखें

(नोट: निर्मित- स्विच में)

मॉडलिंग:

LQNQ-40.2-2

डोरी:

2 स्ट्रिंग

और देखें

(नोट: निर्मित- स्विच में)

मॉडलिंग:

LQNQ-40.x

डोरी:

1 या 2 स्ट्रिंग

और देखें

मॉडलिंग:

LQNQ-40.I

डोरी:

1 या 2 स्ट्रिंग

और देखें

(नोट: पीवी सामान)

मॉडलिंग:

पीवी कनेक्टर

वर्तमान मूल्यांकित:

6 ए ~ 60 ए

और देखें

CNLONQCOM का वैश्विक लेआउट

हमारे एजेंट बनने के लिए आपका स्वागत है

हम अपने एजेंटों को प्रदान करेंगे:

1। अधिक अनुकूल मूल्य
2। प्रदर्शनी/बिक्री चैनल
3। क्षेत्र की कीमत संरक्षण
4। OEM/ODM सपोर्ट
5। तकनीकी और सहायक उपकरण समर्थन
6। वार्षिक बिक्री लक्ष्य छूट

● CNLONQCOM एक निर्माता है जो डिस्कनेक्ट स्विच पावर डिस्ट्रीब्यूशन मॉड्यूल 2P/4P के उत्पादन में विशेषज्ञता रखता है, जिसे आवासीय या वाणिज्यिक फोटोवोल्टिक सिस्टम के लिए डिज़ाइन किया गया है जो 1kW से 20kW तक है। ये स्विच सौर पैनलों और चार्ज कंट्रोलर, सौर पैनलों और इनवर्टर के बीच या स्वयं सौर पैनलों के बीच स्थापना के लिए हैं।

● सौर कनेक्टर्स के साथ पूर्व-वायर्ड पीवी स्विच-डिस्कनेक्टरों की विशेषता, हमारे उत्पाद तेजी से और सुरक्षित प्रतिष्ठानों के लिए अनुमति देते हैं। रेटेड करंट से 8 गुना तक लोड को डिस्कनेक्ट करने की क्षमता के साथ, वे किसी भी अवसर के लिए एक आदर्श विकल्प हैं, जिसमें विद्युत अलगाव जैसे मरम्मत, रखरखाव, निरीक्षण और स्थापना की आवश्यकता होती है।

● इसके अलावा, हमारा डिस्कनेक्ट स्विच डिस्ट्रीब्यूशन मॉड्यूल 2p/4p UL94V-0 फ्लेम रिटार्डेंट रेटिंग, यूवी प्रतिरोधी के साथ पीए हाउसिंग से बना है, और कंडक्टर कम गर्मी उत्पादन के लिए चांदी चढ़ाना के साथ मोटी तांबे से बना है।

● सौर कनेक्टर्स के साथ हमारे पीवी स्विच-डिस्कनेक्टरों की संगतता आरवी, जहाजों और ऑफ-ग्रिड/ऑन-ग्रिड सौर प्रणालियों में सौर ऊर्जा प्रणालियों के लिए उपयुक्त है, विशेष रूप से होम सोलर सिस्टम और वाणिज्यिक सौर प्रणालियों के लिए डिज़ाइन की गई है। यह एक स्वतंत्र और संलग्न आइसोलेटर स्विच और एक पैडलॉक के साथ व्यापक सुरक्षा प्रदान करता है जो इसे सुनिश्चित करता है
