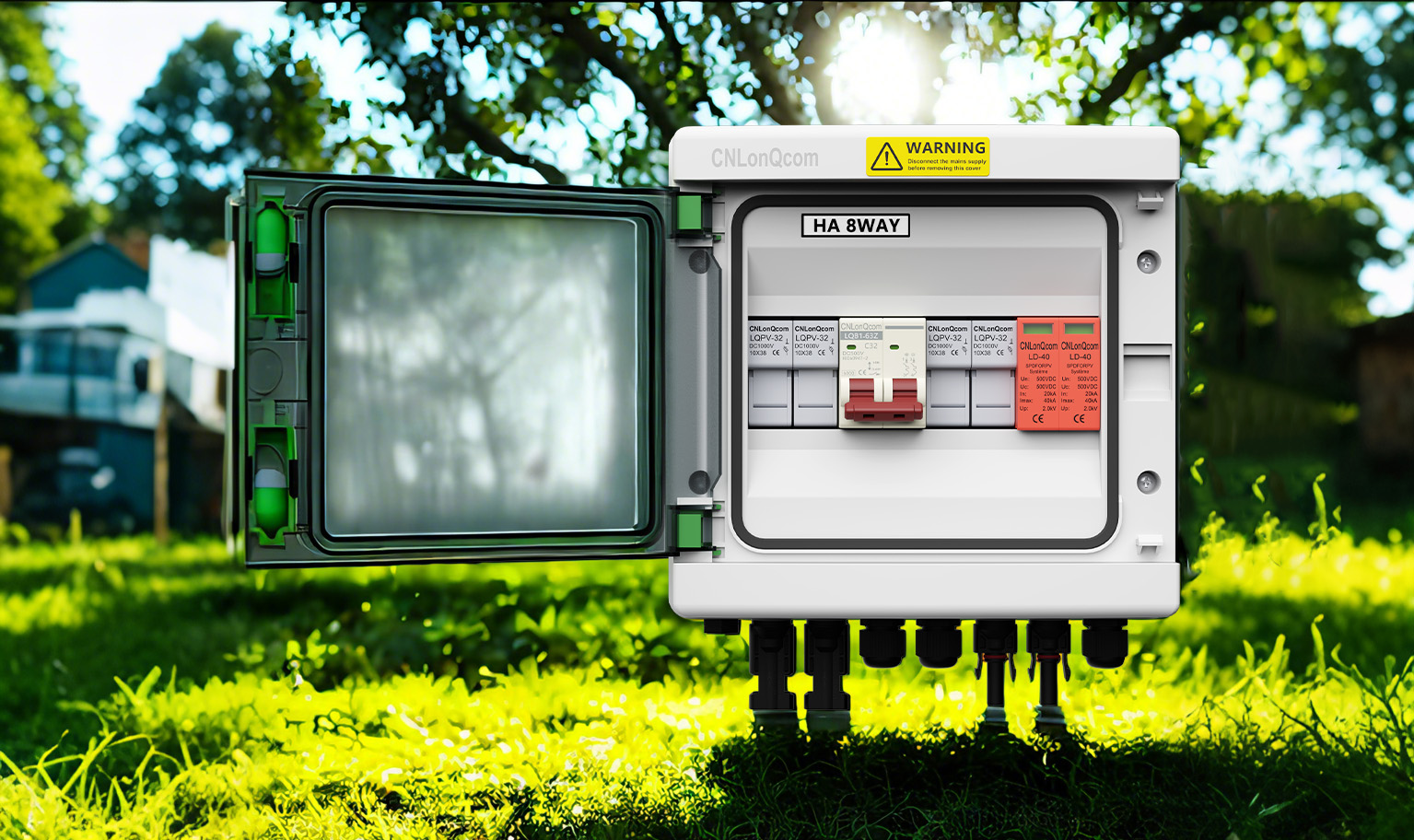

पीवी कॉम्बिनर बॉक्स: सोलर सिस्टम का "पावर डिस्पैचर"

पीवी कॉम्बिनर बॉक्स सौर फोटोवोल्टिक सिस्टम में प्रमुख घटकों में से एक है। इसका उपयोग मुख्य रूप से कई पीवी स्ट्रिंग्स से करंट को इकट्ठा करने के लिए किया जाता है और इसे एकल मुख्य केबल के माध्यम से इन्वर्टर तक पहुंचाया जाता है। यह न केवल बिजली वितरण के लिए "हब" के रूप में कार्य करता है, बल्कि सिस्टम की सुरक्षा की रक्षा में भी महत्वपूर्ण भूमिका निभाता है।

1। एक पीवी कॉम्बिनर बॉक्स के मुख्य कार्य

(१) वर्तमान संग्रह

कई पीवी स्ट्रिंग्स से करंट को जोड़ती है, केबलों की संख्या को कम करती है और सिस्टम संरचना को सरल बनाती है।

(२) अति संरक्षण

फ़्यूज़ का उपयोग करता है (LQPV-32/LQPV-32X) या सर्किट ब्रेकर (LQB1-63Z/12z) ओवरक्रैक या शॉर्ट सर्किट से होने वाली क्षति को रोकने के लिए।

(३) बिजली की सुरक्षा

अंतर्निहित सर्ज सुरक्षात्मक उपकरणों से सुसज्जित (एलडी -40 2 पी/3 पी) बिजली के हमलों से नुकसान को रोकने के लिए।

(४) निगरानी समारोह

वास्तविक समय में वर्तमान और वोल्टेज जैसे मापदंडों की निगरानी करता है, जिससे उपयोगकर्ताओं को सिस्टम की परिचालन स्थिति को समझने में मदद मिलती है।

2। एक पीवी कॉम्बिनर बॉक्स के मुख्य घटक

(1) फ़्यूज़ (LQPV-32/LQPV-32X) या सर्किट ब्रेकर (LQB1-63Z//12z)

ओवरक्रैक सुरक्षा के लिए उपयोग किया जाता है, जब वर्तमान में रेटेड मान से अधिक हो जाता है, तो स्वचालित रूप से सर्किट को काट दिया जाता है।

(२) सुरक्षात्मक उपकरणों में वृद्धि (एलडी -40 2 पी/3 पी)

बिजली के हमलों या वोल्टेज सर्ज से नुकसान को रोकें।

(3) अलगाव डायोड (Mc4-diode)

पीवी मॉड्यूल की रक्षा करते हुए रिवर्स करंट फ्लो को रोकें।

(४) मॉनिटरिंग डिवाइस

वर्तमान, वोल्टेज और शक्ति जैसे मापदंडों की निगरानी करें। कुछ हाई-एंड कॉम्बिनर बॉक्स भी रिमोट मॉनिटरिंग का समर्थन करते हैं।

3। एक पीवी कॉम्बिनर बॉक्स कैसे चुनें?

(1) इनपुट की संख्या

पीवी स्ट्रिंग्स की संख्या के आधार पर चुनें, जैसे कि 2-वे, 5-वे, आदि।

(२) रेटेड करंट और वोल्टेज

सिस्टम की वर्तमान और वोल्टेज आवश्यकताओं का मिलान करें।

(३) सुरक्षा रेटिंग

हवा और बारिश जैसी बाहरी स्थितियों का सामना करने के लिए IP65 या उच्च रेटिंग वाला उत्पाद चुनें।

4। एक पीवी कॉम्बिनर बॉक्स कैसे स्थापित करें

(1) कॉम्बिनर बॉक्स को माउंट करने के लिए एक अच्छी तरह से हवादार और आसानी से सुलभ स्थान खोजें।

(2) सुरक्षा सुनिश्चित करने के लिए ग्राउंडिंग तार कनेक्ट करें।

(3) पीवी स्ट्रिंग केबल्स को कॉम्बिनर बॉक्स से कनेक्ट करें और उन्हें फ़्यूज़ या सर्किट ब्रेकर से जोड़ें।

(4) मुख्य केबल को इन्वर्टर से कनेक्ट करें।

(5) सभी कनेक्शनों की जांच करें और सिस्टम के संचालन का परीक्षण करें।

5। कॉम्बिनर बॉक्स के लिए नियमित रखरखाव

(1) जांचें कि क्या फ़्यूज़ या सर्किट ब्रेकर ठीक से काम कर रहे हैं।

(2) उचित गर्मी अपव्यय सुनिश्चित करने के लिए धूल और मलबे को साफ करें।

(3) ढीलेपन या जंग के लिए केबल कनेक्शन का निरीक्षण करें।

(4) सर्ज सुरक्षात्मक उपकरणों की स्थिति का परीक्षण करें।

सामान्य उपयोग और रखरखाव के तहत, एक उच्च गुणवत्ता वाले पीवी कॉम्बिनर बॉक्स 10-20 वर्षों तक चल सकता है। हालांकि, इसका वास्तविक जीवनकाल पर्यावरणीय स्थितियों (जैसे, तापमान, आर्द्रता) और रखरखाव प्रथाओं पर निर्भर करता है।

6। पीवी कॉम्बिनर बक्से की उच्च सुरक्षा

उच्च-गुणवत्ता वाले पीवी कॉम्बिनर बॉक्स में उच्च सुरक्षा सुनिश्चित करने के लिए अति सुरक्षा सुरक्षा, बिजली की सुरक्षा और जलरोधी डिजाइन शामिल हैं। हालांकि, कम गुणवत्ता वाले उत्पादों या अनुचित स्थापना से आग या उपकरण क्षति हो सकती है। इसलिए, CNLONQCOM जैसे प्रतिष्ठित निर्माता का चयन करना आवश्यक है। फोटोवोल्टिक उद्योग में दस साल के अनुभव के साथ, हम अपनी विद्युत सुरक्षा की सुरक्षा के लिए उन्नत प्रौद्योगिकी और विश्वसनीय बिक्री सेवा प्रदान करते हैं।

निष्कर्ष

यद्यपि पीवी कॉम्बिनेशन बॉक्स पीवी मॉड्यूल या इनवर्टर के रूप में ध्यान देने योग्य नहीं हो सकते हैं, वे सिस्टम में एक अपरिहार्य भूमिका निभाते हैं। चाहे वह घरों के लिए एक छोटी छत प्रणाली हो या बड़े पैमाने पर सौर ऊर्जा संयंत्र, कुशल बिजली संचरण और सुरक्षित संचालन सुनिश्चित करने के लिए कॉम्बिनर बॉक्स महत्वपूर्ण है।

विश्वसनीयता और मन की शांति के लिए cnlonqcom चुनें! आइए हम हरित ऊर्जा के भविष्य की रक्षा के लिए मिलकर काम करें!
