सर्ज प्रोटेक्शन: विद्युत सुरक्षा के लिए रक्षा की महत्वपूर्ण रेखा

परिचय

आधुनिक विद्युत प्रणालियों में, सर्ज प्रोटेक्शन एक अपरिहार्य सुरक्षा उपाय बन गया है। चाहे आवासीय बिजली की आपूर्ति, औद्योगिक उत्पादन, या फोटोवोल्टिक बिजली उत्पादन प्रणालियों में, तात्कालिक वोल्टेज में उतार -चढ़ाव गंभीर परिणाम पैदा कर सकते हैं। यह लेख पाठकों को इस महत्वपूर्ण विद्युत सुरक्षा तकनीक की व्यापक समझ हासिल करने में मदद करने के लिए सर्ज प्रोटेक्शन के सिद्धांतों, अनुप्रयोगों और चयन मानदंडों का व्यवस्थित रूप से पेश करता है।

1। हमें सर्ज प्रोटेक्शन की आवश्यकता क्यों है?

1.1 सर्ज के खतरे

A आवेश। ये क्षणिक ओवरवॉल्टेज मुख्य रूप से उत्पन्न होते हैं:

लाइटनिंग स्ट्राइक: डायरेक्ट या प्रेरित लाइटनिंग

ग्रिड में उतार-चढ़ाव: पावर सिस्टम स्विचिंग, शॉर्ट-सर्किट दोष

उपकरण संचालन: बड़े मोटर्स के स्टार्टअप/शटडाउन, ट्रांसफार्मर स्विचिंग

1.2 संभावित जोखिम

असुरक्षित विद्युत प्रणालियों को कई जोखिमों का सामना करना पड़ता है:

उपकरण क्षति: इलेक्ट्रॉनिक घटकों का टूटना, इन्सुलेशन विफलता

डेटा हानि: सर्वर और भंडारण डिवाइस विफलताएं

उत्पादन रुकावट: औद्योगिक नियंत्रण प्रणाली विफलताएं

आग के खतरों: ओवरवॉल्टेज-प्रेरित आर्क्स और शॉर्ट सर्किट

1.3 आर्थिक नुकसान

आंकड़े बताते हैं कि लगभग 30% विद्युत उपकरण क्षति के मामलों में वृद्धि होती है, जिसके परिणामस्वरूप वार्षिक आर्थिक नुकसान अरबों डॉलर तक होता है। उचित वृद्धि सुरक्षा इन जोखिमों को काफी कम कर सकती है।

2। सर्ज प्रोटेक्शन को कहां स्थापित किया जाना चाहिए?

2.1 प्रमुख सुरक्षा स्थान

एक मजबूत उछाल सुरक्षा रणनीति एक स्तरीय दृष्टिकोण नियोजित करती है:

प्राथमिक सुरक्षा (प्रकार 1)

स्थान: मुख्य वितरण पैनल इनलेट

समारोह: प्रत्यक्ष बिजली के हमलों और प्रमुख वृद्धि से बचाता है

विशिष्ट पैरामीटर: imax ≥ 50ka

माध्यमिक संरक्षण (प्रकार 2)

स्थान: उप-वितरण पैनल

फ़ंक्शन: अवशिष्ट वोल्टेज को सीमित करता है और पूरक सुरक्षा प्रदान करता है

विशिष्ट पैरामीटर: imax ≥ 20ka

तृतीयक संरक्षण (प्रकार 3)

स्थान: डिवाइस फ्रंट-एंड

कार्य: संवेदनशील उपकरणों के लिए सटीक सुरक्षा प्रदान करता है

विशिष्ट पैरामीटर: imax ≥ 5ka

2.2 विशेष अनुप्रयोग

Photovoltaic सिस्टम: दोनों डीसी (इन्वर्टर से मॉड्यूल) और एसी (इन्वर्टर टू ग्रिड) पक्षों पर आवश्यक

डेटा सेंटर: सर्वर रैक, नेटवर्क उपकरण फ्रंट-एंड

औद्योगिक नियंत्रण: पीएलसी और आवृत्ति कन्वर्टर्स जैसे महत्वपूर्ण उपकरण

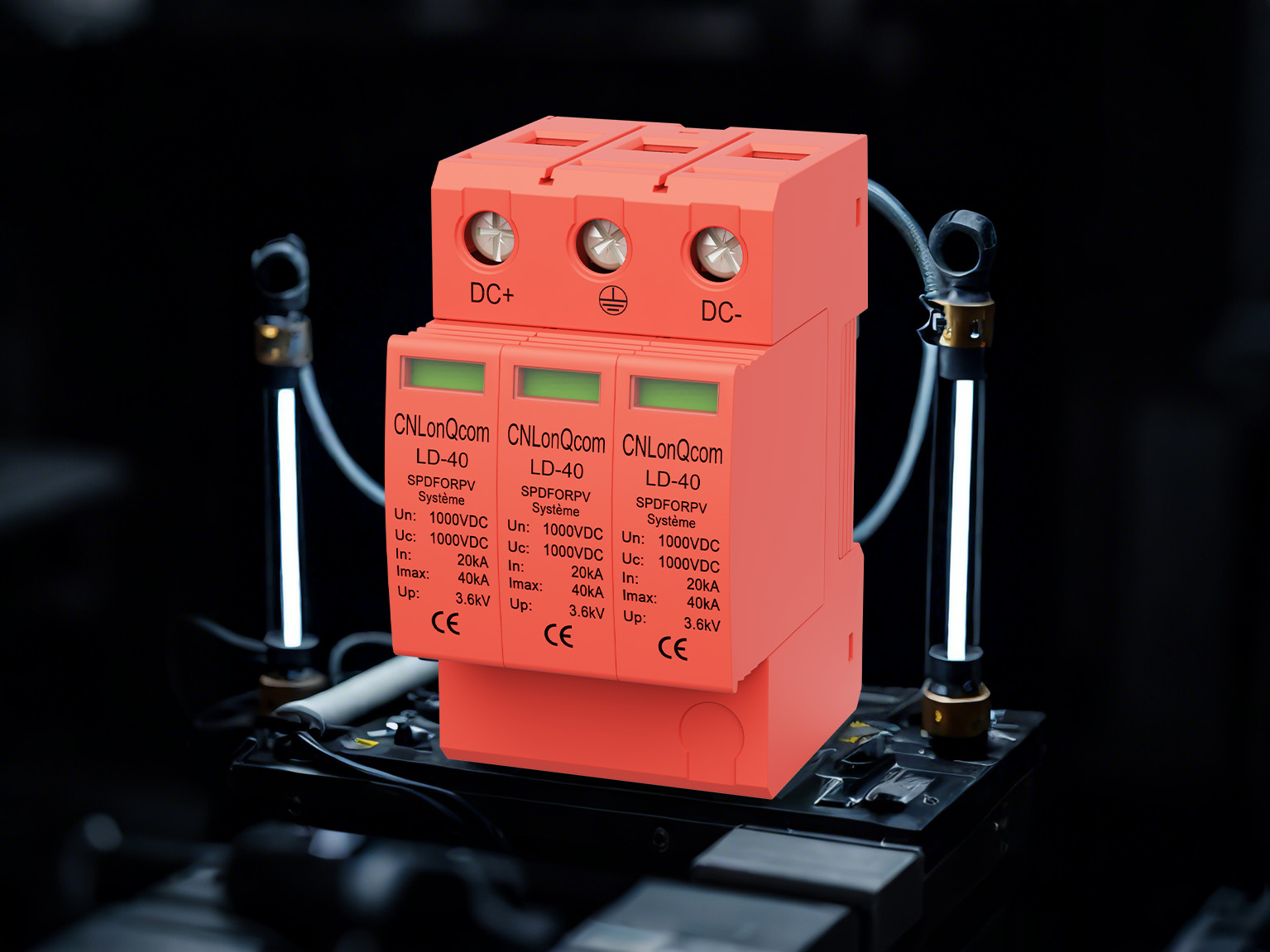

3। एक सर्ज प्रोटेक्टिव डिवाइस (एसपीडी) क्या है?

3.1 मूल अवधारणा

एक उछाल सुरक्षात्मक उपकरण (एसपीडी) एक विद्युत सुरक्षा उपकरण है जिसे क्षणिक ओवरवॉल्टेज और डायवर्ट सर्ज धाराओं को सीमित करने के लिए डिज़ाइन किया गया है। प्रमुख तकनीकी विनिर्देशों में शामिल हैं:

अधिकतम निरंतर परिचालन वोल्टेज (यूसी)

नाममात्र का निर्वहन वर्तमान (में)

अधिकतम निर्वहन वर्तमान (imax)

वोल्टेज संरक्षण स्तर (ऊपर)

3.2 मुख्य प्रकार

प्रकार सुरक्षा लक्ष्य विशिष्ट अनुप्रयोग प्रतिक्रिया समय

टाइप 1 डायरेक्ट लाइटनिंग बिल्डिंग इनलेट्स 00100NS

टाइप 2 प्रेरित लाइटनिंग सब-डिस्ट्रिब्यूशन पैनल type25ns

टाइप 3 अवशिष्ट सर्ज डिवाइस टर्मिनल ≤1ns

3.3 अतिरिक्त विशेषताएं

आधुनिकसवारअक्सर शामिल हैं:

विफलता संकेतक (यांत्रिक या इलेक्ट्रॉनिक)

सुदूर निगरानी इंटरफेस

थर्मल डिस्कनेक्ट संरक्षण

4। सर्ज प्रोटेक्शन कैसे काम करता है?

4.1 मूल संचालन सिद्धांत

एसपीडी निम्नलिखित तंत्रों के माध्यम से सिस्टम की रक्षा करते हैं:

निगरानी की स्थिति: सामान्य संचालन के दौरान उच्च प्रतिबाधा बनाए रखता है

ट्रिगर कंडक्शन: ओवरवॉल्टेज का पता लगाने पर तेजी से कम प्रतिबाधा पर स्विच करता है

ऊर्जा मोड़: चैनल ग्राउंडिंग प्रणाली के लिए वर्तमान में वृद्धि करते हैं

रिकवरी: सर्ज के बाद स्वचालित रूप से उच्च-प्रतिबाधा अवस्था में लौटता है

4.2 मुख्य तकनीकी घटक

धातु ऑक्साइड संस्करण

सामग्री: जिंक ऑक्साइड-आधारित अर्धचालक

विशेषताएं: वोल्टेज-संवेदनशील नॉनलाइनर रोकनेवाला

लाभ: तेजी से प्रतिक्रिया, उच्च वर्तमान-हैंडलिंग क्षमता

गैस निर्वहन ट्यूब (जीडीटी)

संरचना: सील गैस से भरा कक्ष

विशेषताएं: उच्च इन्सुलेशन, मजबूत मोड़ क्षमता

आवेदन: उच्च-ऊर्जा प्राथमिक सुरक्षा

क्षणिक वोल्टेज दमन डायोड (टीवी)

विशेषताएं: अल्ट्रा-फास्ट प्रतिक्रिया (पिकोसेकंड-स्तर)

अनुप्रयोग: सटीक इलेक्ट्रॉनिक्स संरक्षण

4.3 बहु-स्तरीय समन्वित संरक्षण

एक विशिष्ट तीन-स्तरीय सुरक्षा प्रणाली:

प्राथमिक सुरक्षा: डायवर्ट्स मोस्ट एनर्जी (जीडीटी)

माध्यमिक संरक्षण: आगे की सीमा अवशिष्ट वोल्टेज (MOV)

तृतीयक संरक्षण: परिशुद्धता संरक्षण (टीवी)

5। चयन और रखरखाव दिशानिर्देश

5.1 चयन मानदंड

सिस्टम संगतता:

वोल्टेज रेटिंग (यूसी × 1.15 × सिस्टम वोल्टेज)

वर्तमान क्षमता (अपेक्षित वृद्धि वर्तमान में)

प्रदर्शन पैरामीटर:

वोल्टेज सुरक्षा स्तर (कम बेहतर है)

प्रतिक्रिया समय (तेजी से बेहतर है)

प्रमाणन मानक:

IEC 61643

उल 1449

5.2 स्थापना नोट्स

कनेक्शन तार की लंबाई कम से कम करें

विश्वसनीय ग्राउंडिंग सुनिश्चित करें (जमीन प्रतिरोध and10)

विभिन्न एसपीडी प्रकारों को मिलाने से बचें

5.3 रखरखाव की सिफारिशें

नियमित निरीक्षण (कम से कम सालाना)

विफलता संकेतक की निगरानी करें

बिजली की घटनाओं के बाद दस्तावेज़ की स्थिति

निष्कर्ष

सर्ज प्रोटेक्शन विद्युत सुरक्षा प्रणालियों का एक महत्वपूर्ण घटक है। इसके सिद्धांतों को समझकर, सही उपकरणों का चयन करके, और उचित स्थापना सुनिश्चित करते हुए, विद्युत खतरों को प्रभावी ढंग से रोका जा सकता है, दोनों कर्मियों और उपकरणों की सुरक्षा करते हैं। तकनीकी प्रगति के साथ, उछाल सुरक्षात्मक उपकरण होशियार और अधिक विश्वसनीय समाधानों की ओर विकसित हो रहे हैं। CNLONQCOM में, हम निरंतर तकनीकी सुधार के लिए प्रतिबद्ध हैं, सभी प्रकार के विद्युत प्रणालियों के लिए बेहतर सुरक्षा प्रदान करने के लिए अधिक उन्नत और व्यापक सर्ज प्रोटेक्टर्स विकसित कर रहे हैं।
