पीवी कॉम्बिनर बॉक्स: घटकों और स्थापना के लिए पूरा गाइड

सबसे पहले, फोटोवोल्टिक जंक्शन बॉक्स क्या है?

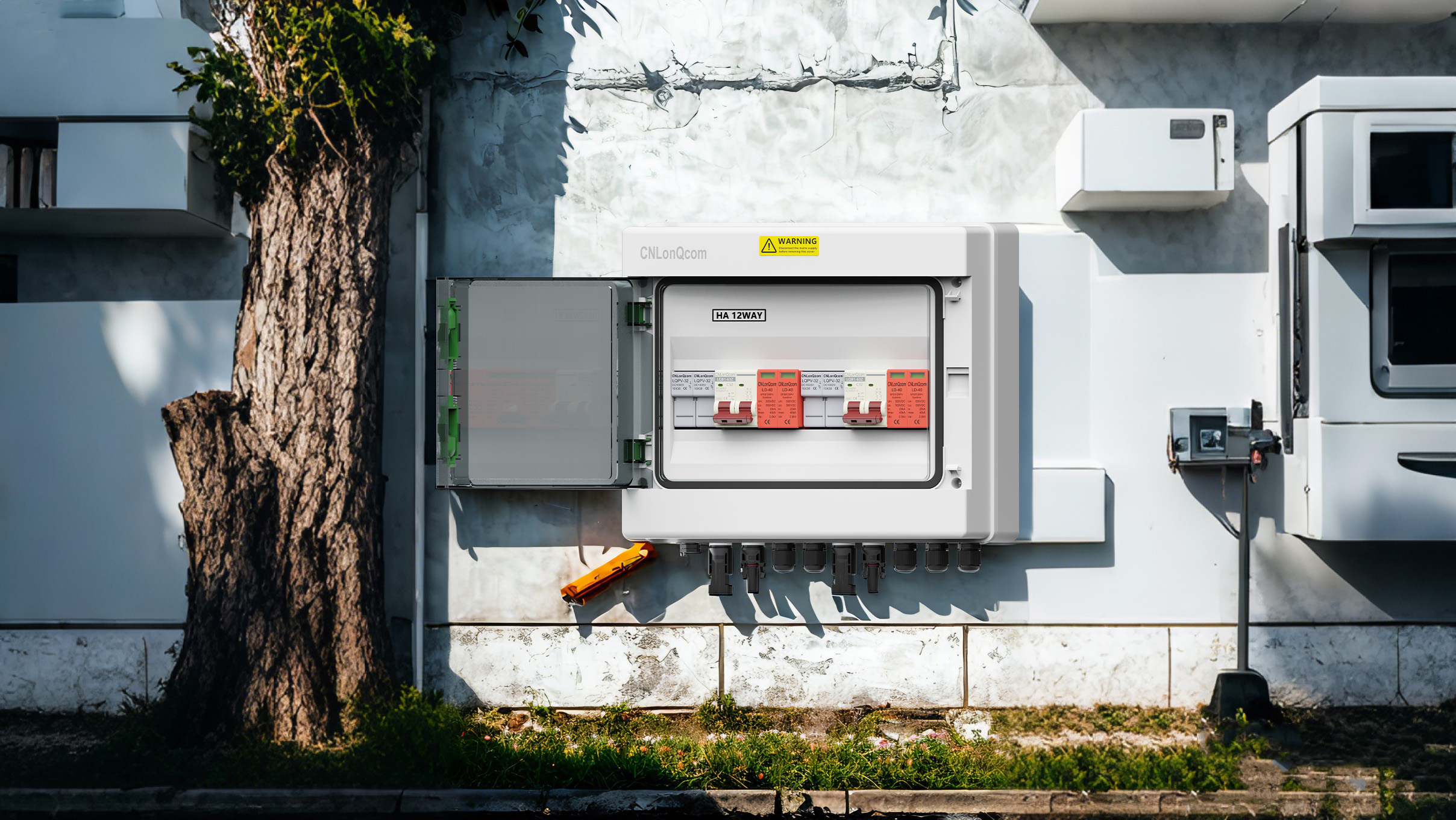

पीवी कंबाइनर बॉक्स।

दूसरा, फोटोवोल्टिक जंक्शन बॉक्स की रचना

मुख्य घटक:

इनपुट टर्मिनल: कई पीवी मॉड्यूल कनेक्ट करें (उदाहरण के लिए, 6-16 पीवी मॉड्यूल, प्रत्येक का समर्थन 10A-15A)।

फ़्यूज़/परिपथ तोड़ने वाले: प्रत्येक स्ट्रिंग को ओवरक्रैक क्षति (आमतौर पर DC1000V/20A विनिर्देशों) से सुरक्षित रखें।

बिजली संरक्षण मॉड्यूल: एसपीडी सर्ज रक्षक (40ka डिस्चार्ज क्षमता)।

सहायक भागों:

डीसी अलगाव स्विच: आपातकालीन कट ऑफ सर्किट।

वाटरप्रूफ हाउसिंग: IP65 प्रोटेक्शन ग्रेड, आउटडोर वातावरण के लिए उपयुक्त।

तीसरा, स्थापना और वायरिंग चरण

1। स्थापना से पहले तैयारी:

स्थापना की स्थिति की पुष्टि करें (फोटोवोल्टिक सरणी के करीब और सीधे सूर्य के प्रकाश से दूर)।

कंटेनर के ग्राउंड टर्मिनल (ग्राउंड रेजिस्टेंस and4) की जाँच करें।

2। वायरिंग प्रक्रिया:

समूह स्ट्रिंग इनपुट:

ध्रुवीयता (+/-) द्वारा संबंधित टर्मिनल को कनेक्ट करने के लिए यह सुनिश्चित करने के लिए कि प्रत्येक टर्मिनल का वोल्टेज सुसंगत है।

वर्चुअल हीटिंग को रोकने के लिए MC4 कनेक्टर को सुरक्षित करें।

आउटपुट एंड:

इन्वर्टर के डीसी इनपुट टर्मिनल से कनेक्ट करें (केबल क्रॉस-सेक्शनल एरिया mm4 मिमी)।

लाइटनिंग प्रोटेक्शन ग्राउंडिंग:

एसपीडी ग्राउंड केबल (mm6 मिमी) ग्राउंड बार से जुड़ता है।

3। पावर टेस्ट:

ओपन सर्किट वोल्टेज को मापें (इन्वर्टर इनपुट रेंज से मेल खाते हैं)।

जांचें कि क्या बुद्धिमान निगरानी डेटा ठीक से प्रेषित है।

4। सावधानियां

सुरक्षा विनिर्देश:

ऑपरेशन के दौरान इन्सुलेशन दस्ताने पहनें। लाइव के साथ काम न करें।

यदि DC पक्ष में एक उच्च वोल्टेज (600V से 1500V) है, तो आपको एक चेतावनी लेबल सेट करना होगा।

रखरखाव के सुझाव:

बॉक्स को नियमित रूप से साफ करें और फ्यूज स्थिति की जांच करें।

गरज के मौसम से पहले एसपीडी मॉड्यूल प्रभावशीलता का परीक्षण करें।

पांच, चयन सुझाव

पावर स्टेशन के आकार के आधार पर:

छोटे घरेलू: 6-8 इनपुट, एकीकृत बुनियादी सुरक्षा समारोह।

औद्योगिक और वाणिज्यिक पावर स्टेशन: 12-16, बुद्धिमान निगरानी और दूरस्थ संचार के साथ।

TUV/IEC प्रमाणित बस बॉक्स, जैसे CNLONQCOM श्रृंखला उत्पादों को चुनें, 25 साल की दीर्घकालिक सुरक्षा सुनिश्चित करने के लिए!

फोटोवोल्टिक जंक्शन बॉक्स पावर स्टेशन का "सेफ्टी हब" है, और सही इंस्टॉलेशन और रखरखाव बिजली उत्पादन दक्षता में काफी सुधार कर सकता है। यदि आपको विशिष्ट मॉडल सिफारिशों या तकनीकी समाधानों की आवश्यकता है, तो कृपया CNLONQCOM से परामर्श करने के लिए स्वतंत्र महसूस करें!
