पीवी कॉम्बिनर बॉक्स: सोलर सिस्टम का "स्मार्ट पावर मैनेजर" - एक व्यापक गाइड

I. पीवी कॉम्बिनर बॉक्स की परिभाषा और कार्य

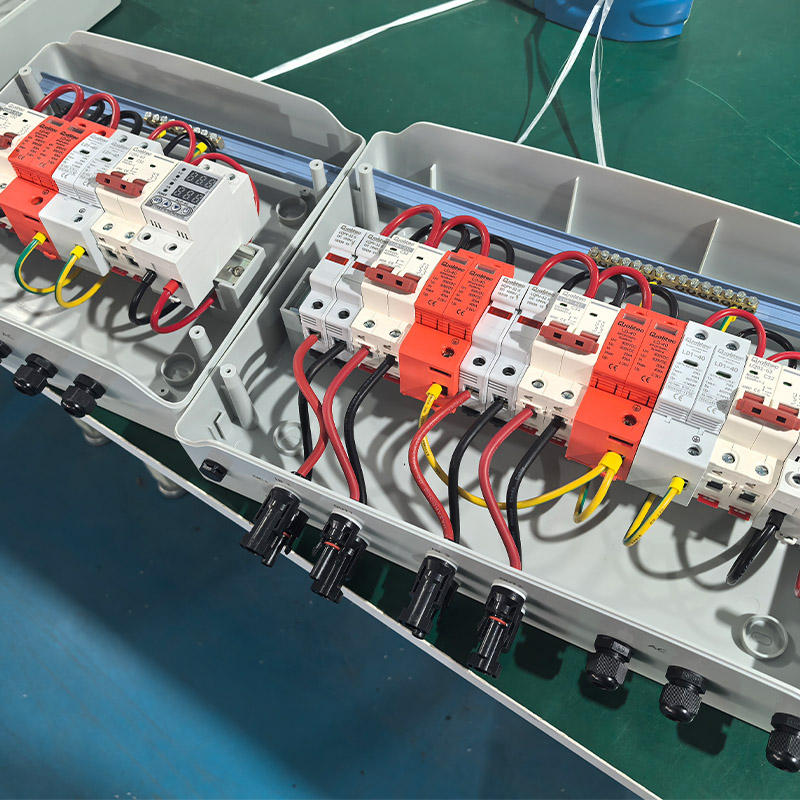

एक पीवी कॉम्बिनर बॉक्स (फोटोवोल्टिक कॉम्बिनर बॉक्स) सौर ऊर्जा प्रणालियों में एक महत्वपूर्ण विद्युत घटक है। यह पीवी स्ट्रिंग्स द्वारा उत्पन्न डीसी पावर को इकट्ठा करने, सुरक्षा और निगरानी करने और इसे इन्वर्टर तक पहुंचाने के लिए जिम्मेदार है। एक सौर ऊर्जा स्टेशन के "पावर डिस्पैच सेंटर" के रूप में कार्य करते हुए, यह कुशल और सुरक्षित बिजली संचरण सुनिश्चित करता है।

मूलभूत प्रकार्य

वर्तमान एकत्रीकरण: केबल अव्यवस्था को कम करने और सिस्टम संरचना को अनुकूलित करने के लिए कई पीवी स्ट्रिंग्स (जैसे, 12-24 स्ट्रिंग्स) के समानांतर कनेक्शन।

सर्किट संरक्षण: अधिभार, शॉर्ट सर्किट और रिवर्स धाराओं को रोकता है, सुरक्षित संचालन सुनिश्चित करता है।

स्मार्ट मॉनिटरिंग: प्रत्येक स्ट्रिंग के लिए वोल्टेज, करंट और पावर का वास्तविक समय का पता लगाना, त्वरित दोष निदान को सक्षम करना।

आपको एक कॉम्बिनर बॉक्स की आवश्यकता क्यों है?

✔ सिंगल-स्ट्रिंग विफलताओं को समग्र पीढ़ी को प्रभावित करने से रोककर सिस्टम विश्वसनीयता में सुधार करता है।

✔ लाइन के नुकसान को कम करता है और संचरण दक्षता को बढ़ाता है।

✔ स्मार्ट ऑपरेशन डेटा प्रदान करता है, दीर्घकालिक रखरखाव लागत को कम करता है।

Ii। पीवी कंबाइनर बॉक्स की मुख्य भूमिकाएँ

1। अनुकूलित संचरण के लिए वर्तमान एकत्रीकरण

पीवी मॉड्यूल आमतौर पर स्ट्रिंग्स में जुड़े होते हैं, और कॉम्बिनर बॉक्स एक उच्च वर्तमान आउटपुट बनाने के लिए कई तार को विलय करता है।

उदाहरण: एक 10kW सौर प्रणाली में 5 स्ट्रिंग्स (2kW प्रत्येक) शामिल हो सकते हैं, जिसे कॉम्बिनर बॉक्स इन्वर्टर को पावर भेजने से पहले जोड़ता है।

2। बहुस्तरीय सर्किट संरक्षण

संरक्षण सुविधा समारोह

आग के खतरों को रोकने के लिए डीसी फ्यूज/सर्किट ब्रेकर ओवरलोड या शॉर्ट सर्किट के दौरान सर्किट को काट देता है।

डायोड को अवरुद्ध करना रिवर्स करंट फ्लो को रोकता है (जैसे, जब एक स्ट्रिंग को छायांकित किया जाता है)।

बिजली या ग्रिड के उतार -चढ़ाव के कारण वोल्टेज स्पाइक्स के खिलाफ ओवरवॉल्टेज प्रोटेक्शन गार्ड।

3। स्मार्ट निगरानी और रखरखाव

एडवांस्ड कॉम्बिनेशन बॉक्स में डेटा लॉगिंग, ट्रैकिंग की सुविधा है:

✅ वर्तमान/वोल्टेज प्रति स्ट्रिंग

✅ कुल प्रणाली शक्ति और दक्षता

✅ फॉल्ट अलर्ट (जैसे, असामान्य तार, ट्रिप्ड फ़्यूज़)

रिमोट मॉनिटरिंग (4 जी/वाई-फाई) त्वरित समस्या निवारण की अनुमति देता है।

Iii। पीवी कॉम्बिनर बक्से में बिजली की सुरक्षा

चूंकि पीवी सिस्टम बाहर के बाहर उजागर होते हैं, इसलिए बिजली की सुरक्षा एक महत्वपूर्ण डिजाइन सुविधा है!

1। सर्ज प्रोटेक्शन डिवाइस (एसपीडी)

फ़ंक्शन: बिजली या ग्रिड के उतार-चढ़ाव से उच्च-वोल्टेज सर्ज को अवशोषित करता है।

स्थापना: आमतौर पर डीसी इनपुट/आउटपुट टर्मिनलों पर रखा जाता है।

2। ग्राउंडिंग संरक्षण

बिजली की धाराओं को सुरक्षित रूप से फैलाने के लिए धातु के बाड़े को ठीक से जमीन पर रखा जाना चाहिए।

मानक: ग्राउंड प्रतिरोध <4ω (बड़े पैमाने पर पौधों के लिए <1।)।

3। अलगाव डिजाइन

लाइटनिंग आइसोलेशन टर्मिनल उच्च-वोल्टेज सर्ज को अन्य सर्किटों को प्रभावित करने से रोकते हैं।

⚠ महत्वपूर्ण नोट:

बिजली-प्रवण क्षेत्रों में, उच्च सुरक्षा रेटिंग (जैसे, IP65) के साथ TUV/CE- प्रमाणित बक्से चुनें।

नियमित रूप से एसपीडी का निरीक्षण करें (हर ~ 2 वर्ष को बदलें)।

Iv। पीवी कॉम्बिनर बॉक्स और चयन गाइड के प्रकार

कॉम्बिनेशन बॉक्स को एप्लिकेशन द्वारा वर्गीकृत किया गया है:

1। इनपुट की संख्या से

एप्लिकेशन फीचर्स टाइप करें

4-8 इनपुट (छोटा) आवासीय छत पीवी सरल संरचना, कम लागत

12-24 इनपुट (मानक) वाणिज्यिक/मध्यम पैमाने पर संयंत्र स्मार्ट निगरानी, ​​मजबूत बिजली संरक्षण

24+ इनपुट (बड़े) उपयोगिता-पैमाने पर सौर खेतों उच्च सुरक्षा (IP67), रिमोट कंट्रोल

2। कार्यक्षमता द्वारा

मूल: फ़्यूज़ + स्विच (बजट परियोजनाएं)

स्मार्ट: डेटा लॉगिंग, एंटी-रिवर्स, पीआईडी ​​रिकवरी (प्रीमियम वाणिज्यिक उपयोग)

विस्फोट-प्रूफ: खतरनाक वातावरण के लिए (स्टेनलेस स्टील + प्रमाणपत्र)

3। बढ़ते शैली से

दीवार-माउंटेड: छतों के लिए अंतरिक्ष-बचत

फ्लोर-स्टैंडिंग: बड़े पौधों के लिए आसान रखरखाव

वी। सही कॉम्बीर बॉक्स कैसे चुनें?

1। इनपुट चैनल मैच करें

आवासीय: 4-8 इनपुट

वाणिज्यिक: 12-24 इनपुट

उपयोगिता-पैमाने: 24+ इनपुट (मॉड्यूलर डिजाइन)

2। सुरक्षा रेटिंग की जाँच करें

आउटडोर: न्यूनतम IP65 (धूल/जलरोधी)

तटीय/औद्योगिक: स्टेनलेस स्टील आवास

3। स्मार्ट सुविधाओं को प्राथमिकता दें

IV वक्र स्कैनिंग और आसान डायग्नोस्टिक्स के लिए रिमोट मॉनिटरिंग वाले मॉडल के लिए ऑप्ट।

4। प्रमाणपत्र सत्यापित करें

अंतर्राष्ट्रीय: TUV, CE, UL (उत्तरी अमेरिका)

घरेलू: CQC, "गोल्डन सन" प्रमाणन

निष्कर्ष: सौर प्रणालियों का अनसंग नायक

हालांकि अक्सर अनदेखी की जाती है, पीवी कॉम्बिनेशन बॉक्स कुशल और सुरक्षित सौर ऊर्जा उत्पादन के लिए अपरिहार्य हैं। वर्तमान एकत्रीकरण से लेकर बिजली की सुरक्षा तक, वे हर स्तर पर सिस्टम के प्रदर्शन को बढ़ाते हैं।

चयन टिप्स:

🔹 आवासीय पीवी → 4-8 इनपुट स्मार्ट मॉडल (वाई-फाई मॉनिटरिंग)

🔹 वाणिज्यिक संयंत्र → 12-24 इनपुट, उच्च-संरक्षण (IP65 + SPD)

🔹 उपयोगिता-स्केल → मॉड्यूलर, दूर से प्रबंधित

आज ही अपने सोलर सिस्टम को अपग्रेड करें- कॉम्बिनेशन बॉक्स को अपना "स्मार्ट पावर मैनेजर" करें! ☀
