मोल्डेड केस सर्किट ब्रेकर्स (एमसीसीबी) को समझना: इलेक्ट्रिकल सर्किट सुरक्षा के "अभिभावक"।

लो-वोल्टेज बिजली वितरण प्रणालियों में, सर्किट सुरक्षा को चुपचाप सुरक्षित रखने वाला एक प्रमुख उपकरण होता है - दकेस ढाला सर्किट ब्रेकर(एमसीसीबी)। बड़ी मोटरों के विपरीत जो गर्जना या सटीक उपकरणों के साथ काम करती हैं जो ध्यान आकर्षित करती हैं, एमसीसीबी अपनी मजबूत सुरक्षा क्षमताओं और व्यापक अनुकूलनशीलता के कारण औद्योगिक उत्पादन, विद्युत प्रणालियों के निर्माण और नई ऊर्जा अनुप्रयोगों जैसे परिदृश्यों में एक अपरिहार्य "सुरक्षा संरक्षक" बन गया है। आज, हम इस उपकरण का कई आयामों से पता लगाएंगे ताकि यह रहस्य उजागर हो सके कि यह सर्किट सुरक्षा की रक्षा कैसे करता है।

I. एमसीसीबी को जानना: वे क्या हैं, और क्या उन्हें अलग बनाता है?

अनिवार्य रूप से, एमसीसीबी एक सुरक्षात्मक विद्युत उपकरण है जिसका उपयोग कम-वोल्टेज बिजली वितरण प्रणालियों में किया जाता है, जिसमें सर्किट सुरक्षा के "अभिभावक" के रूप में इसकी मुख्य भूमिका होती है। संरचनात्मक रूप से, इसमें मुख्य रूप से उच्च शक्ति वाले इंसुलेटेड प्लास्टिक बाड़े, प्रवाहकीय संपर्क और ट्रिप इकाइयाँ शामिल हैं। इंसुलेटेड घेरा न केवल आंतरिक घटकों को बाहरी हस्तक्षेप से बचाता है बल्कि बिजली के झटके के खतरों को भी प्रभावी ढंग से रोकता है।

बहुत से लोग एमसीसीबी को अधिक सामान्य मिनिएचर सर्किट ब्रेकर (एमसीबी) समझ लेते हैं, लेकिन दोनों के बीच महत्वपूर्ण अंतर हैं। एमसीबी की तुलना में, एमसीसीबी में उच्च रेटेड करंट (आमतौर पर 63A से 1600A तक) और मजबूत ब्रेकिंग क्षमता होती है, जो उन्हें उच्च-शक्ति विद्युत परिदृश्यों को संभालने में सक्षम बनाती है। उदाहरण के लिए, एमसीबी का उपयोग आमतौर पर घरेलू सॉकेट और लाइटिंग सर्किट में किया जाता है, जबकि फैक्ट्री कार्यशालाओं और बड़ी इमारतों में मुख्य बिजली वितरण सर्किट में मोटरों की सुरक्षा के लिए एमसीसीबी पर अधिक भरोसा किया जाता है।

द्वितीय. मुख्य कार्यों का अनावरण: एमसीसीबी सर्किट सुरक्षा की रक्षा कैसे करते हैं?

एमसीसीबी का मुख्य मूल्य "सुरक्षा" में निहित है, जिसे विभिन्न आयामों से सर्किट दोष जोखिमों का मुकाबला करने के लिए तीन प्रमुख कार्यों में विभाजित किया जा सकता है।

पहला है अधिभार संरक्षण. जब सर्किट में करंट लगातार सर्किट ब्रेकर के रेटेड करंट से अधिक हो जाता है - जैसे कि जब किसी कारखाने में कई उपकरण एक साथ शुरू होते हैं, तो अत्यधिक लोड होता है - ब्रेकर के अंदर की बाईमेटेलिक पट्टी गर्म हो जाती है और करंट के थर्मल प्रभाव के कारण विकृत हो जाती है। इसके बाद सर्किट को तुरंत काटने के लिए ट्रिपिंग तंत्र चालू हो जाता है। यह प्रक्रिया तारों की इन्सुलेशन परत को लंबे समय तक गर्म रहने के कारण जलने से प्रभावी ढंग से रोकती है, जिससे स्रोत पर आग लगने से बचाव होता है।

दूसरा है शॉर्ट-सर्किट सुरक्षा। शॉर्ट सर्किट सर्किट में सबसे खतरनाक दोषों में से एक है। जब ऐसा होता है, तो बड़े पैमाने पर करंट के अचानक बढ़ने से उपकरण जल सकते हैं और यहां तक ​​कि विस्फोट भी हो सकता है। इस बिंदु पर, एमसीसीबी की विद्युत चुम्बकीय ट्रिप इकाई काम में आती है: बड़े प्रवाह से उत्पन्न मजबूत विद्युत चुम्बकीय बल तेजी से लौह कोर को आकर्षित करता है, जो ट्रिपिंग तंत्र को मिलीसेकंड में सर्किट को काटने के लिए प्रेरित करता है - सर्किट के लिए "आपातकालीन ब्रेक" की तरह - गलती के नुकसान को सबसे बड़ी सीमा तक कम करता है।

इसके अतिरिक्त, विभिन्न एप्लिकेशन परिदृश्यों की आवश्यकताओं के आधार पर, एमसीसीबी को अतिरिक्त सुरक्षा कार्यों से सुसज्जित किया जा सकता है। उदाहरण के लिए, एक अवशिष्ट वर्तमान मॉड्यूल जोड़ने से बिजली के झटके को रोकने के लिए रिसाव संरक्षण सक्षम हो जाता है; ओवरवोल्टेज/अंडरवोल्टेज सुरक्षा मॉड्यूल स्थापित करना सटीक उपकरणों को वोल्टेज विसंगतियों से होने वाले नुकसान से बचाता है, जो इसके कार्यों के लचीलेपन को पूरी तरह से प्रदर्शित करता है।

तृतीय. मुख्य पैरामीटर: सही डिवाइस का चयन करने के लिए "हार्ड संकेतक"।

यह सुनिश्चित करने के लिए कि एमसीसीबी इष्टतम सुरक्षा प्रदान करें, सही मापदंडों का चयन करना महत्वपूर्ण है। निम्नलिखित मुख्य पैरामीटर सीधे यह निर्धारित करते हैं कि सर्किट ब्रेकर को विशिष्ट विद्युत परिदृश्यों के लिए अनुकूलित किया जा सकता है या नहीं।

रेटेड करंट (इन) एक मूलभूत पैरामीटर है, जो अधिकतम करंट को संदर्भित करता है जिसे सर्किट ब्रेकर लगातार ले जा सकता है। भार शक्ति के अनुसार इसका सटीक मिलान होना चाहिए। उदाहरण के लिए, एक फोटोवोल्टिक (पीवी) प्रणाली में, एमसीसीबी के रेटेड वर्तमान को पीवी सरणी के आउटपुट वर्तमान के आधार पर चुना जाना चाहिए - यह बहुत छोटा नहीं होना चाहिए (बार-बार ट्रिपिंग से बचने के लिए) और न ही बहुत बड़ा (इसके सुरक्षात्मक उद्देश्य को खोने से रोकने के लिए)।

ब्रेकिंग क्षमता (आईसीयू/आईसीएस) फॉल्ट-हैंडलिंग क्षमता से संबंधित है, जो अधिकतम फॉल्ट करंट का संदर्भ देती है जिसे सर्किट ब्रेकर सुरक्षित रूप से बाधित कर सकता है। एमसीसीबी का चयन करते समय, बिजली वितरण प्रणाली के परिकलित शॉर्ट-सर्किट वर्तमान मूल्य पर विचार करना आवश्यक है। यदि ब्रेकिंग क्षमता अपर्याप्त है, तो सर्किट ब्रेकर शॉर्ट-सर्किट गलती के दौरान सर्किट को प्रभावी ढंग से काटने में विफल हो सकता है, जिससे अधिक गंभीर सुरक्षा दुर्घटनाएं हो सकती हैं।

रेटेड वोल्टेज (यूई) को सर्किट के वोल्टेज स्तर से मेल खाना चाहिए। सामान्य रेटिंग में 220V एकल-चरण और 380V तीन-चरण शामिल हैं। वोल्टेज में बेमेल न केवल सर्किट ब्रेकर के सामान्य संचालन को प्रभावित करेगा बल्कि आंतरिक घटकों को भी नुकसान पहुंचा सकता है।

The tripping curve determines the protection sensitivity. Common curve types (B, C, D) are suitable for different loads. उदाहरण के लिए, कर्व सी प्रकाश व्यवस्था और सामान्य बिजली भार पर लागू होता है, जबकि कर्व डी - तीव्र धाराओं के लिए मजबूत सहनशीलता के साथ - मोटर और कंप्रेसर जैसे उच्च शुरुआती धाराओं वाले उपकरणों के लिए अधिक उपयुक्त है।

चतुर्थ. व्यापक अनुप्रयोग: उद्योग से लेकर दैनिक जीवन तक एक "सुरक्षा बाधा"।

अपने उत्कृष्ट प्रदर्शन के साथ, एमसीसीबी को कम वोल्टेज बिजली वितरण के लगभग सभी पहलुओं में लागू किया जाता है।

औद्योगिक बिजली वितरण के क्षेत्र में, एमसीसीबी फैक्ट्री कार्यशालाओं में "सुरक्षा प्रबंधकों" के रूप में कार्य करते हैं, जो मोटर, उत्पादन लाइनों और बड़े मशीन टूल्स जैसे उच्च-शक्ति उपकरणों के लिए अधिभार और शॉर्ट-सर्किट सुरक्षा प्रदान करते हैं, यह सुनिश्चित करते हैं कि उत्पादन प्रक्रियाएं सर्किट दोषों से बाधित न हों।

विद्युत प्रणालियों के निर्माण में - चाहे शॉपिंग मॉल, कार्यालय भवन, या ऊंची आवासीय इमारतों में - एमसीसीबी का उपयोग अक्सर वितरण बक्से में मुख्य स्विच या फर्श बिजली वितरण के लिए सुरक्षा स्विच के रूप में किया जाता है। वे पूरी इमारत की विद्युत सुरक्षा की रक्षा करते हैं और स्थानीय सर्किट दोषों के कारण बड़े पैमाने पर बिजली कटौती या आग को रोकते हैं।

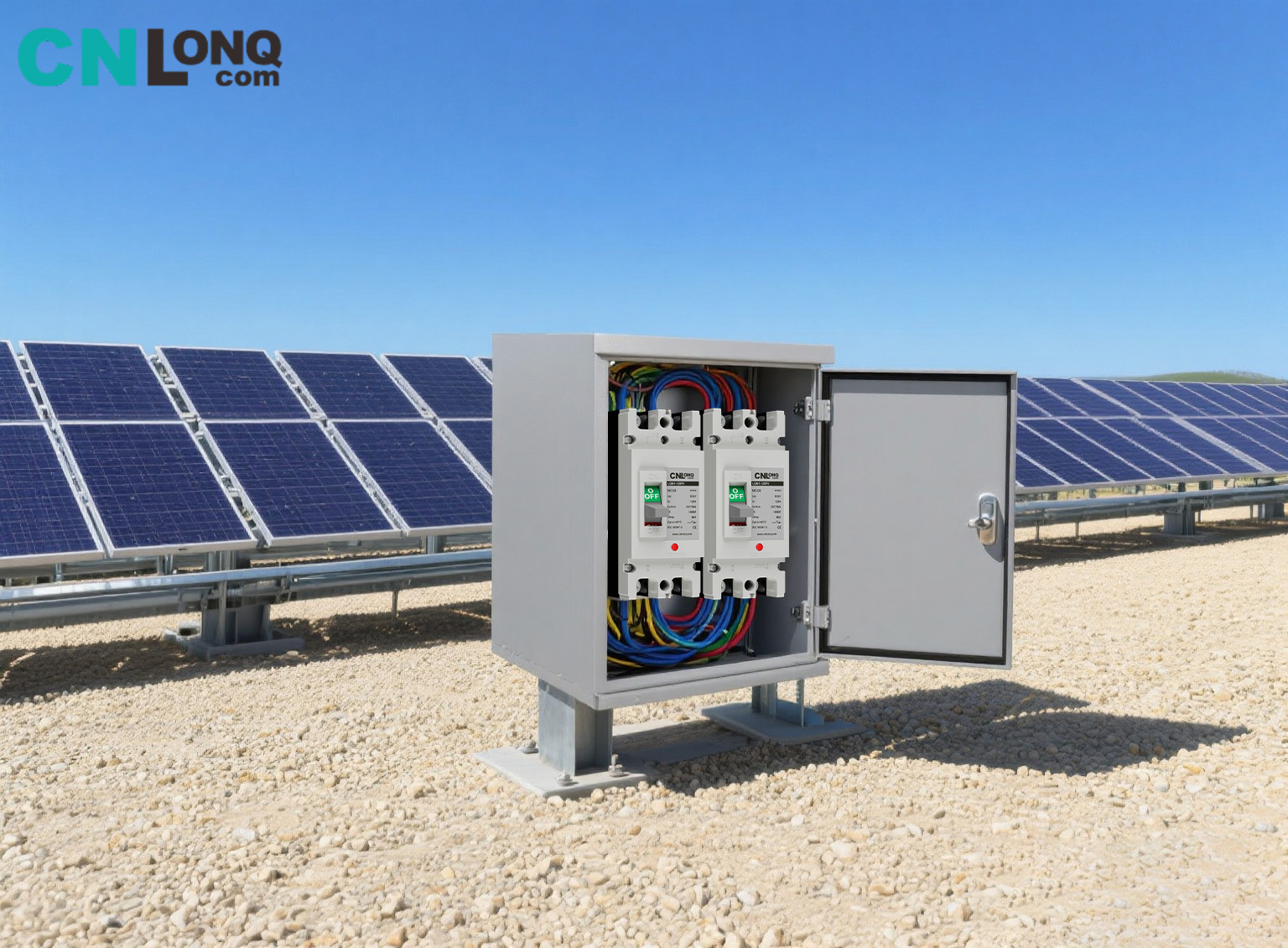

नवीन ऊर्जा क्षेत्र में भी उनकी भूमिका उतनी ही महत्वपूर्ण है। पीवी सिस्टम में, पीवी सरणियों के आउटपुट सर्किट की सुरक्षा के लिए एमसीसीबी को कंबाइनर बॉक्स और इन्वर्टर साइड पर स्थापित किया जाता है; ऊर्जा भंडारण प्रणालियों में, वे बैटरी सर्किट की रक्षा करते हैं, बैटरी की ओवरचार्जिंग और शॉर्ट-सर्किट जैसे सुरक्षा जोखिमों को रोकते हैं, और स्वच्छ ऊर्जा के अनुप्रयोग के लिए सुरक्षा प्रदान करते हैं।

यहां तक ​​कि विला और बड़े आवासों जैसे नागरिक उच्च-शक्ति परिदृश्यों में भी, एमसीसीबी केंद्रीय एयर कंडीशनर, इलेक्ट्रिक वॉटर हीटर और पूरे घर के जल शोधन सिस्टम जैसे उच्च-शक्ति वाले घरेलू उपकरणों के लिए विश्वसनीय सुरक्षा प्रदान कर सकते हैं, जिससे साधारण एमसीबी में अपर्याप्त रेटेड करंट की समस्या का समाधान हो सकता है।

V. मुख्य लाभ: एमसीसीबी "पसंदीदा विकल्प" क्यों हैं?

अन्य सुरक्षात्मक उपकरणों की तुलना में, एमसीसीबी के विशिष्ट फायदे हैं - जो उनके व्यापक अनुप्रयोग का एक प्रमुख कारण है।

Strong environmental adaptability is a major highlight. उच्च शक्ति वाला इंसुलेटेड प्लास्टिक घेरा उच्च तापमान, कम तापमान, आर्द्रता और यूवी विकिरण जैसे कठोर वातावरण का सामना कर सकता है। चाहे आउटडोर पीवी पावर प्लांट हों या बेसमेंट वितरण कक्ष, एमसीसीबी स्थिर रूप से काम कर सकते हैं और पर्यावरणीय कारकों के कारण उनके पुराने होने या विफल होने की संभावना कम होती है।

उच्च विश्वसनीयता मुख्य घटकों की सटीकता में परिलक्षित होती है। ट्रिप यूनिट जैसे प्रमुख हिस्से स्थिर सटीकता बनाए रखते हैं, और लंबे समय तक उपयोग के दौरान गलत संचालन या सुरक्षा विफलता का जोखिम कम होता है, जिससे सर्किट सुरक्षा के लिए निरंतर सुरक्षा मिलती है।

आसान संचालन और रखरखाव उपयोग की सीमा को कम करता है। एक कॉम्पैक्ट संरचना और मध्यम आकार के साथ, एमसीसीबी को स्थापना के दौरान जटिल उपकरणों के बिना सीधे विभिन्न बिजली वितरण उपकरणों में एकीकृत किया जा सकता है। दैनिक रखरखाव के लिए केवल बाड़े की क्षति या ढीली तारों के लिए नियमित जांच की आवश्यकता होती है, और "ट्रिप बटन" का वार्षिक मैनुअल परीक्षण - बार-बार घटक प्रतिस्थापन की आवश्यकता नहीं होती है, जिससे संचालन और रखरखाव की लागत काफी कम हो जाती है।

इसके अलावा, अच्छी विस्तारशीलता एमसीसीबी को बुद्धिमान आवश्यकताओं के अनुकूल होने की अनुमति देती है। सहायक संपर्क और अलार्म मॉड्यूल जोड़कर, आधुनिक बिजली वितरण प्रणालियों में बुद्धिमान प्रबंधन की आवश्यकताओं को पूरा करते हुए, रिमोट मॉनिटरिंग और फॉल्ट अलार्मिंग जैसे कार्यों को महसूस किया जा सकता है।

VI. उपयोग और रखरखाव: यह सुनिश्चित करना कि "अभिभावक" दीर्घकालिक कार्य करता है

यह सुनिश्चित करने के लिए कि एमसीसीबी लंबी अवधि में स्थिर प्रदर्शन बनाए रखें, मानकीकृत उपयोग और नियमित रखरखाव आवश्यक है।

स्थापना मानकों का कड़ाई से पालन आवश्यक है। वायरिंग करते समय, खराब संपर्क के कारण होने वाली ओवरहीटिंग से बचने के लिए टर्मिनलों को कड़ा किया जाना चाहिए; लाइव तार, न्यूट्रल तार और ग्राउंड तार सही ढंग से जुड़े होने चाहिए। ध्रुवता को उलटने से सुरक्षा कार्य अप्रभावी हो सकता है, जिससे संभावित सुरक्षा खतरे पैदा हो सकते हैं।

दैनिक रखरखाव की उपेक्षा नहीं की जानी चाहिए। It is recommended to check for enclosure damage or cracks and loose terminals every quarter. प्रत्येक वर्ष, यह जांचने के लिए मैन्युअल रूप से "ट्रिप बटन" दबाएं कि सुरक्षा फ़ंक्शन सामान्य रूप से काम करता है या नहीं - यदि बटन यात्रा को ट्रिगर करने में विफल रहता है, तो समय पर निरीक्षण या प्रतिस्थापन आवश्यक है।

साथ ही, प्रतिस्थापन वर्जनाओं को ध्यान में रखा जाना चाहिए: गलती से प्रेरित यात्रा के बाद, ब्रेकर को आँख बंद करके रीसेट न करें। सबसे पहले, गलती के कारण की पहचान करें (उदाहरण के लिए, ओवरलोडेड उपकरण या लाइन में शॉर्ट-सर्किट बिंदु) और गलती का समाधान होने के बाद ही इसे रीसेट करें। यदि ब्रेकर बार-बार ट्रिप करता है या बाड़ा क्षतिग्रस्त हो जाता है, तो इसे तुरंत बदल दिया जाना चाहिए, भले ही कोई स्पष्ट बाहरी क्षति न हो - "त्रुटिपूर्ण संचालन" की अनुमति नहीं है, क्योंकि इससे उपकरण की उम्र बढ़ने के कारण सुरक्षा दुर्घटनाएं हो सकती हैं।

बुनियादी संरचना से लेकर मुख्य कार्यों तक, पैरामीटर चयन से लेकर व्यावहारिक अनुप्रयोग तक, एमसीसीबी कम वोल्टेज बिजली वितरण प्रणालियों के लिए एक ठोस "सुरक्षा अवरोध" का निर्माण करते हैं। उन्हें ठीक से समझना और उनका उपयोग करना सर्किट सुरक्षा को बेहतर ढंग से सुनिश्चित करेगा और उत्पादन और दैनिक जीवन के स्थिर संचालन के लिए मजबूत समर्थन प्रदान करेगा।
