डीसी कंबाइनर बॉक्स के उपयोग परिदृश्य क्या हैं?

ए का संचालन सिद्धांतकंबाइनर बॉक्सइसमें मुख्य रूप से सर्किट कनेक्शन और सुरक्षा शामिल है। जब फोटोवोल्टिक मॉड्यूल डीसी पावर उत्पन्न करते हैं, तो वे केबल के माध्यम से कंबाइनर बॉक्स के इनपुट पोर्ट से जुड़े होते हैं। कॉम्बिनर बॉक्स के भीतर की सर्किटरी इस डीसी पावर को जोड़ती है और वितरित करती है, फिर संयुक्त डीसी पावर को एक इन्वर्टर या अन्य उपकरण में आउटपुट करती है। संयोजन प्रक्रिया के दौरान, कंबाइनर बॉक्स प्रत्येक फोटोवोल्टिक स्ट्रिंग के लिए करंट, वोल्टेज और पावर जैसे मापदंडों की निगरानी करता है, और शॉर्ट सर्किट, रिवर्स कनेक्शन और ओवरकरंट के लिए सुरक्षा उपकरणों को लागू करता है।

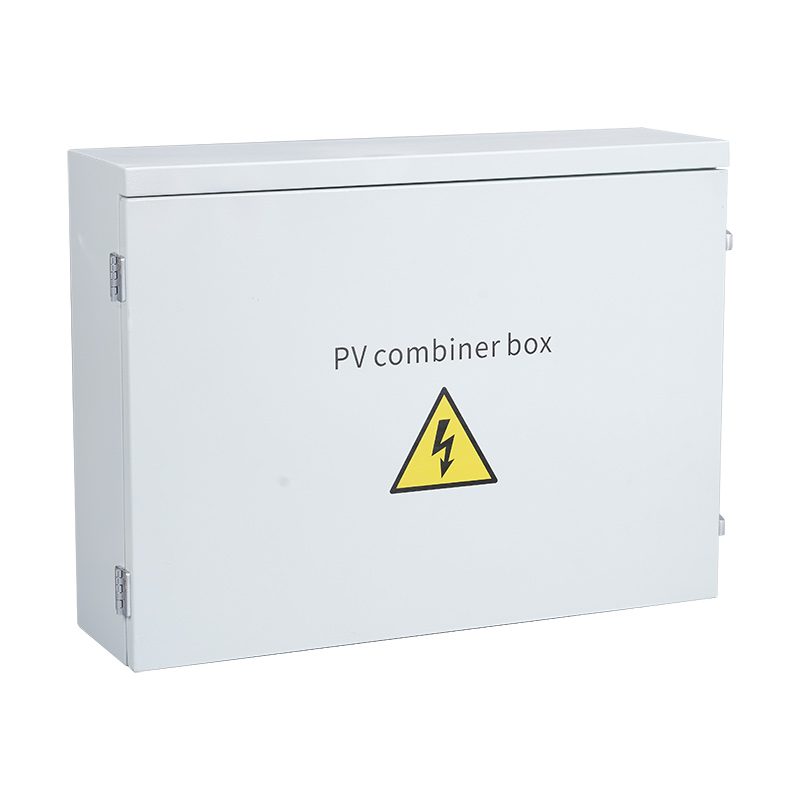

1. डीसी कंबाइनर बॉक्स

यह एकाधिक को जोड़ता हैडीसीइन्वर्टर के इनपुट में सौर सरणी द्वारा उत्पन्न धाराएँ। ग्रिड पर प्रभाव को कम करने और अत्यधिक वोल्टेज के कारण इन्वर्टर को होने वाले नुकसान को रोकने के लिए, आमतौर पर मल्टी-चैनल समानांतर कनेक्शन का उपयोग किया जाता है। इन्वर्टर के इनपुट डीसी वोल्टेज रेंज के आधार पर, समान विशिष्टताओं के पीवी मॉड्यूल की एक निश्चित संख्या को पीवी मॉड्यूल स्ट्रिंग बनाने के लिए श्रृंखला में जोड़ा जाता है। फिर ये तार पीवी ऐरे लाइटनिंग प्रोटेक्शन कॉम्बिनर बॉक्स से जुड़े होते हैं। फिर आउटपुट को लाइटनिंग अरेस्टर और सर्किट ब्रेकर के माध्यम से रूट किया जाता है, जिससे बाद के इनवर्टर से कनेक्शन की सुविधा मिलती है।

2. एसी कंबाइनर बॉक्स

इसका उपयोग स्ट्रिंग इनवर्टर से बनी फोटोवोल्टिक बिजली उत्पादन प्रणालियों के लिए किया जाता है और इसे इन्वर्टर के एसी आउटपुट पक्ष और ग्रिड कनेक्शन बिंदु/लोड के बीच स्थापित किया जाता है। यह इनपुट सर्किट ब्रेकर, आउटपुट सर्किट ब्रेकर, एसी लाइटनिंग अरेस्टर और वैकल्पिक बुद्धिमान निगरानी उपकरणों (निगरानी प्रणाली वोल्टेज, वर्तमान, बिजली, विद्युत ऊर्जा और अन्य सिग्नल) से सुसज्जित है। इसका मुख्य कार्य कई इनवर्टर के आउटपुट करंट को संयोजित करना और इनवर्टर को एसी ग्रिड कनेक्शन साइड/लोड से होने वाले नुकसान से बचाना है। यह इन्वर्टर आउटपुट के डिस्कनेक्ट बिंदु के रूप में कार्य करता है, सिस्टम की सुरक्षा में सुधार करता है, और स्थापना और रखरखाव कर्मियों की सुरक्षा की रक्षा करता है।

कंबाइनर बॉक्स की विद्युत स्थापना पर नोट्स

(1) केवल पेशेवर विद्युत इंजीनियर ही तारों को संचालित और जोड़ सकते हैं; संचालन और वायरिंग को देश और स्थानीय क्षेत्र के प्रासंगिक मानकों का पालन करना चाहिए;

(2) स्थापित करने से पहलेकंबाइनर बॉक्स, आंतरिक घटकों पर इन्सुलेशन परीक्षण करने के लिए एक मेगाहोमीटर का उपयोग करें।

(3) बॉक्स में घटकों के लेआउट और रिक्ति को प्रासंगिक नियमों के प्रावधानों का पालन करना चाहिए और कमीशनिंग, संचालन, रखरखाव, निरीक्षण और सुरक्षित संचालन की आवश्यकताओं को सुनिश्चित करना चाहिए।

(4) इनपुट और आउटपुट को रिवर्स में कनेक्ट नहीं किया जा सकता है।

(5) पीवी लाइटनिंग प्रोटेक्शन जंक्शन बॉक्स को पीवी पावर जेनरेशन सिस्टम से जोड़ने के बाद, लाइटनिंग प्रोटेक्शन बॉक्स के ग्राउंडिंग टर्मिनल को लाइटनिंग प्रोटेक्शन ग्राउंड वायर या बसबार से विश्वसनीय रूप से जोड़ा जाना चाहिए।

(6) बाहरी तारों को जोड़ते समय, सुनिश्चित करें कि तारों को ढीला होने से बचाने के लिए पेंच कड़े हों।

(7) एक गैर-लुप्तप्राय सिस्टम आरेख और आवश्यक माध्यमिक वायरिंग आरेख को बॉक्स के अंदर या कैबिनेट दरवाजे पर मजबूती से चिपकाया जाना चाहिए।

(8) वायरिंग के लिए ज्वाला-मंदक केबलों का उपयोग किया जाना चाहिए। अच्छा संपर्क सुनिश्चित करने के लिए उन्हें साफ-सुथरे, सुंदर ढंग से और सुरक्षित रूप से स्थापित किया जाना चाहिए।
