PV Combiner Box 2 2 में DC500V

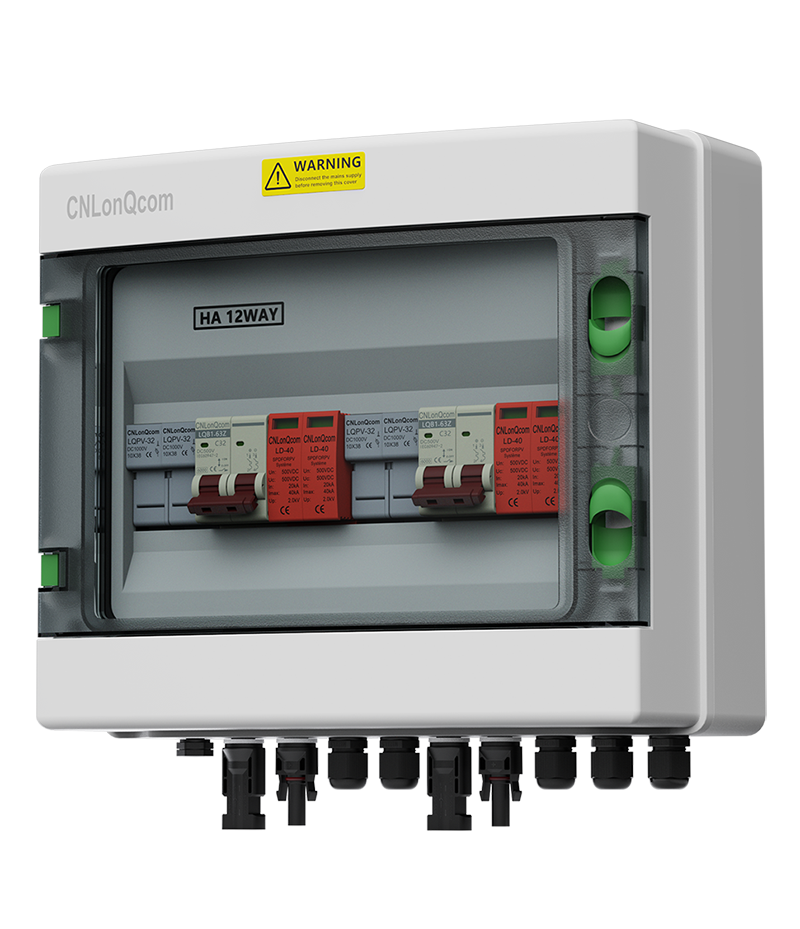

CNLONQCOM IP65 PV Combiner Box 2 2 में DC500V में सर्किट ब्रेकर और सर्ज लाइटनिंग प्रोटेक्शन और आउटडोर सोलर पैनल डीसी सिस्टम, आरवी, होम्स, बोट्स के लिए फ्यूज
● रेटेड वोल्टेज: DC500V
● रेटेड करंट: 6/10/16/20/25/32/40/50/63a
● स्ट्रिंग: 2in 2out
● अधिकतम इनपुट वर्तमान प्रति स्ट्रिंग: 6/10/16/20/20/25/30 ए
● अधिकतम आउटपुट वर्तमान प्रति स्ट्रिंग: 6/10/16/20/20/25/32/40/50/63a
● कनेक्टर: MC-4 या PG
● मानक: IEC60269-6, IEC60947-2, IEC61643-1
● आवास सामग्री: पीसी+एबीएस
● प्रमाणपत्र: CE, IP65, ROHS, ISO9001

नमूना:LQX H2/2B.12 DC500V

जांच भेजें

उत्पाद वर्णन

तकनीकी डाटा
नमूना	LQX H2/2B.12 DC500V
प्रकार	एमसीबी और एसपीडी और फ्यूज
डोरी	2 इन 2 आउट
रेटेड वोल्टेज ue (v)	DC500
अधिकतम इनपुट वर्तमान प्रति स्ट्रिंग (ए)	6/10/15/20/25/30 वैकल्पिक
अधिकतम उत्पादन वर्तमान प्रति स्ट्रिंग (ए)	10/16/20/25/32/40/50/63 वैकल्पिक
गुणवत्ता प्रमाणपत्र	CE 、 ISO9001 、 ROHS 、 IP65 uv TUV
मानक	IEC60947-2 、 IEC61643-1 、 IEC60269-6
लघु सर्किट ब्रेकर (एमसीबी)		उछाल रक्षक
फ्रेम डिग्री रेटेड वर्तमान (ए)	63	में (8/20) यूएस (का)	20
रेटेड करंट इन (ए)	10/16/20/25/32/40/50/63 वैकल्पिक	IMAX (8/20) US (KA)	40
रेटेड वोल्टेज ue (v)	DC500	रेटेड वोल्टेज ue (v)	DC500
रेटेड इन्सुलेशन वोल्टेज यूआई (वी)	DC1000	वोल्टेज संरक्षण स्तर	2.0
आवेग वोल्टेज यूआईएमपी (केवी) का सामना करना पड़ता है	4	डंडे	2p
ब्रेकिंग क्षमता ICU (KA)	6	आवास सामग्री	देहात
रनब्रेकिंग क्षमता LCS (LCU)	75%	चिप मोटाई (मिमी)	6
वक्र प्रकार	C	फ्यूज
डंडे	2	रेटेड करंट इन (ए)	6/10/15/20/25/30 वैकल्पिक
वायरिंग मोड	कोई ध्रुवीयता नहीं, ऊपर और नीचे या नीचे और ऊपर और ऊपर से बाहर	रेटेड वोल्टेज ue (v)	DC1000
आवास सामग्री	देहात	डंडे	2p
कंडक्टर सामग्री	ताँबा	फ्यूज आकार (मिमी)	10*38
यांत्रिक जीवन (अधिकतम)	20000	आवास सामग्री	देहात
विद्युत जीवन	6000	पर्यावरण
पूर्व-स्थापित पीवी केबल		परिचालन तापमान	-25 ℃ से +60 ℃
केबल व्यास	4 ~ 25 मिमी	नमी	≤95%
अधिकतम वोल्टेज	1000 ~ 2000	ऊंचाई	2000M
अधिकतम वर्तमान (ए)	10 ~ 200	इंस्टालेशन	दीवार पर बढ़ना
आवास
सामग्री	पीसी+एबीएस
सुरक्षा स्तर	IP65
प्रभाव संरक्षण स्तर	IK10
इनपुट या आउटपुट कनेक्टर	पीजी या पीवी कनेक्टर

पीवी कंबाइनर बॉक्स

● 2 इन 2 आउट ● डीसी 500 वी ● 6 ~ 125 ए

IP65

बिजली की सुरक्षा
अधिक वोल्टेज
से अधिक वर्तमान
शार्ट सर्किट
सुरक्षा
IP65 वॉटरप्रूफ
तांबा कंडक्टर
प्लग करें और खेलें
नि: शुल्क डिजाइन समाधान

आकार

LWH: 298298140 (मिमी)

मन की शांति के लिए यंत्रवत् अपग्रेडेड क्रिम्पिंग प्रक्रिया

बख्शीश:
MC-4 कनेक्टर्स के installation में पूर्व-स्थापित केबल होंगे, पीजी कनेक्टर्स के पास नहीं है
रेटेड वर्तमान व्यास के अनुसार डिफ़ॉल्ट रूप से ②pre- कनेक्टेड केबल 4 ~ 20 मिमी का²बदलें या ग्राहकों की आवश्यकताओं के अनुसार

फर्म पैकेजिंग

क्षतिग्रस्त माल की गारंटी प्रतिस्थापन

1आंतरिक बक्से में उत्पाद

5-प्लाई नालीदार अतिरिक्त कठिन

2आउटकम बॉक्स

5-प्लाई नालीदार अतिरिक्त कठिन

3वितरण

त्वरित शिपमेंट

नमूना	डोरी	आंतरिक बक्से (पीसी/सेमी)	आउटकम बॉक्स (सेमी)	क्यूटी (पीसी)	जी.डब्ल्यू। (kgs)
LQX 2/2B.12 DC500V	2 इन 2 आउट	1/113117	5833.533.5	3	10.3

पूरी तरह से प्रमाणित

उच्च गुणवत्ता और कम कीमत वाले ब्रांडेड स्रोत निर्माता

आईएसओ:20224Q20298ROS
MCB:OP221014.WLNCO77
SPD:Op221014.wlnc076
डिब्बा:ZRC2312055XY-LVD-C1
फ्यूज:OP221014.WLNCO75
कनेक्टर:SP1001GZ2204569

टिप: अधिक प्रमाण पत्र के लिए हमसे संपर्क करें

प्याज और वायरिंग स्थापित करें

इंस्टालेशन

1.perforation

एक ड्रिल के साथ दीवार में छेद काटना और विस्तार ट्यूब सम्मिलित करना।
2.वाल माउंटिंग

शिकंजा के साथ दीवार पर बॉक्स माउंट करें इन चार छेदों के माध्यम से।

2 इन 2 वायरिंग

उत्पाद विवरण

वाटरप्रूफ ग्रेड IP65

कई सिमुलेशन वॉटरप्रूफ परीक्षणों के बाद,
यह सुनिश्चित करने के लिए कि उत्पाद theprotection स्तर IP65 से मिलता है

ज्योति
मंदक

गैर ज्वलनशील
यूवी प्रतिरोधी
पीसी+एबीएस शेल

शेल पीसी+एबीएस सामग्री से बना है,
धूप से नहीं डरता।
प्रतिरोध करना
गर्मी और ठंड

-25 डिग्री सेल्सियस ~+60 डिग्री सेल्सियस पर सामान्य संचालन
जलरोधक
सील

अंदर दो वाटरप्रूफ सील
और बाहर
प्लग करें और खेलें

पीवी या पीजी कनेक्टर्स से लैस
त्वरित कनेक्शन के लिए
दीवार पर बढ़ना

सभी चार कोनों पर ठोस रूप से घुड़सवार,
ठोस और गिर नहीं रहा

डीसी सर्किट ब्रेकर

रेटेड वोल्टेज	डीसी 500 वी
वर्तमान मूल्यांकित	10 ~ 125 ए
पोल	2x2p
मानक	IEC 60947-2
प्रमाण पत्र	सीटी

डीसी सर्ज रक्षक

रेटेड वोल्टेज	डीसी 500 वी
करंट डिस्चार्ज करें	20/40ka
पोल	2x2p
मानक	IEC 61643-31
प्रमाण पत्र	सीटी

डीसी फ्यूज

रेटेड वोल्टेज	डीसी 1000 वी
वर्तमान मूल्यांकित	6-30 ए
फ्यूज आकार	10*38 मिमी
मानक	IEC 60269-6
प्रमाण पत्र	सीटी

अनुप्रयोग paryairi10

CNLONQCOM की HA सीरीज़ प्लास्टिक PV Combiner Box 2 2 में DC500V में सील निर्माण, अधिभार संरक्षण, शॉर्ट सर्किट सुरक्षा, ओवरवॉल्टेज सुरक्षा, धूल, नमी और बिजली की सुरक्षा के साथ एक पीसी+एबीएस वाटरप्रूफ केस है।

HA सीरीज़ प्लास्टिक पीवी कॉम्बिनर बॉक्स 2 के आंतरिक घटक 2 आउट DC500V में 2P MCB, 2P SPD और 2P फ्यूज हैं, जो PA शेल से बने होते हैं।

एसपीडी मॉड्यूल और फ्यूज कोर को क्षतिग्रस्त होने पर कवर को हटाने के बिना जल्दी से बदला जा सकता है।

CNLONQCOM की HA सीरीज़ प्लास्टिक PV Combiner Box 2 इन 2 आउट DC500V का उपयोग मुख्य रूप से PV सिस्टम की सुरक्षा के लिए किया जाता है और अक्सर इसका उपयोग ऑफ-ग्रिड या ग्रिड-कनेक्टेड सिस्टम में किया जाता है। जैसे कि पीवी पैनल, आरवी, बोट, आउटडोर पीवी, घरेलू, आदि।

PV Combiner Box 2 2 में DC500V प्रभावी रूप से इनवर्टर और सौर पैनलों को नुकसान से बचाता है और आग से भेजता है।
